PES 德国巴斯夫 E2010HC

PES E2010HC德国巴斯夫特殊的非增强型，中等粘度注塑级，适用于要求固有颜色，透明度且无斑点的应用。

PES 德国巴斯夫的性能:

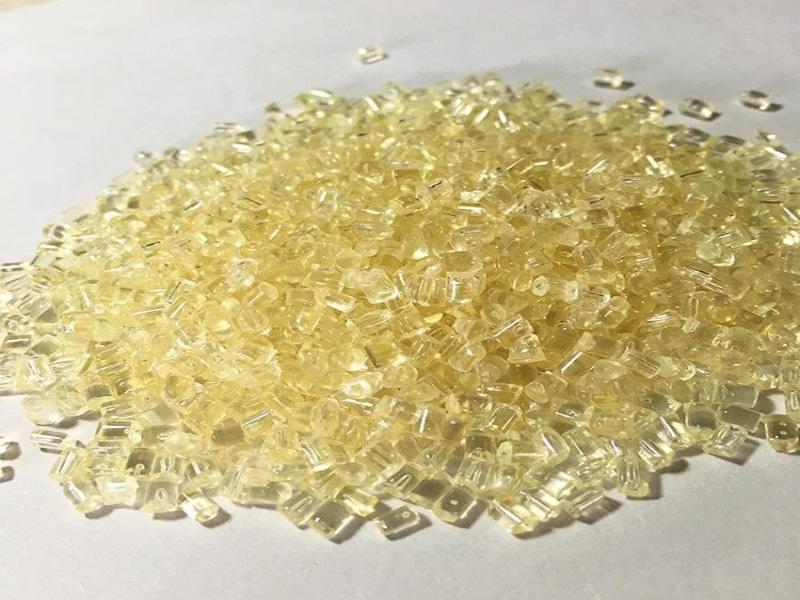

1、PES是一种带有浅琥珀色的透明固体，无气味，折光率为1.65，相对密度为1.37g/cm3，吸水率为0.43%，收缩率为0.6%。

耀彩网2、PES也具有较高的力学性能，特别是在高温下也能保持高的力学性能，如在200℃使用5年后的拉伸强度可保持50%。它的抗蠕变性很好，因而尺寸稳定性突出。

耀彩网3、PES无缺口时的冲击强度可达到93kJ/mz，具有与PC同等的水平，但冲击强度受缺口半径的影响较大，随缺口半径减小，冲击强度会迅速下降。

耀彩网4、PES还具有较高的耐热性，Tg为225℃，热变形温度(1.86MPa)为203℃，高连续使用温度达180℃，加入30%玻纤增强后为190℃。

5、在-150℃低温下制品不会脆裂，PES在150℃空气中的热老化，随着时间增加，PES受热后自由体积减小，整个分子结构更为紧密，因而拉伸强度略有增加，随后又逐渐趋于平稳。

耀彩网6、PES的介电常数在20℃，60～106Hz范围内均保持在3.5左右，介质损耗因数在60Hz，20～150℃内保持在0.001，介电强度为17kv/mm。

7、PES能耐多种化学介质，如酸、碱、油、润滑脂、脂肪烃和醇等，但不耐极性有机介质如酮、卤代烃、二甲基亚砜等。

耀彩网8、PES在水中不会发生水解，但会因微量吸水产生轻微的增塑作用而使力学性能有小的变化。针对聚砜塑料耐性较差、成型温度高、制品易应力开裂、疲劳强度较低等缺点，目前采用的改性方法主要包括玻璃纤维增强、填充和聚砜合金。
