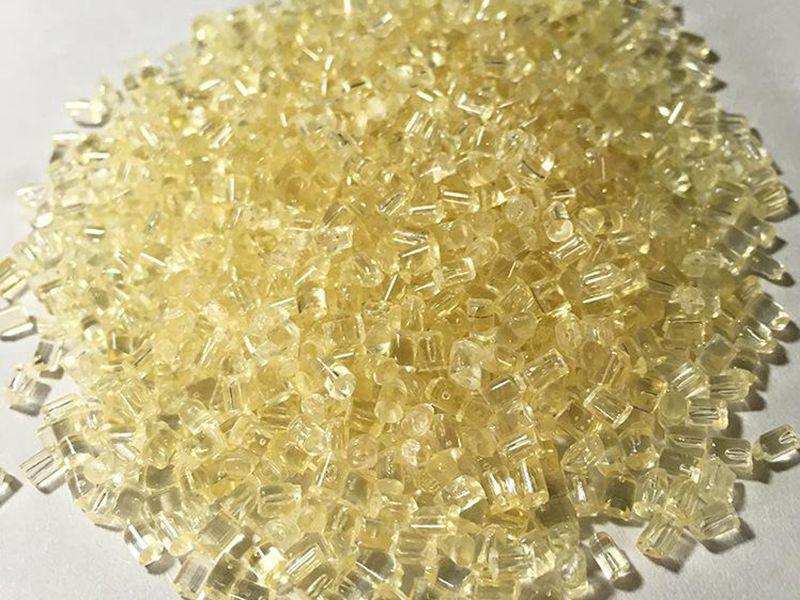

耀彩网PES 德国巴斯夫 E1010
用途： 电子电器,家用电器,医用级,电动工具,食品级
重要参数： 熔体流动速率:77 g/10min 密度:1.37 g/cm3 吸水率:2.1 % 氧指数:38 % 断裂伸长率:40 % 弯曲模量:2600 MPa 维卡软化点:215 ℃ 热变形温度:195 ℃
PES 德国巴斯夫 E1010特性：
1、耐热性：热变型温度在200～220℃，连续使用温度为180～200℃，UL温度指数为180℃。
耀彩网2、耐水解性：可耐150～160℃热水或蒸气，在高温下也不受酸、碱的侵蚀。
耀彩网模量的温度依赖性：其模量在-100℃到200℃几乎不变，特别在100℃以上比任何一种热塑性树脂都好。
耀彩网3、抗蠕变性：在180℃以下的温度范围内其抗蠕变性是热塑性树脂当中异的一种，特别是玻璃纤维增强PES树脂比某些热固性树脂还好。
4、尺寸稳定性：线膨胀系数小，而且其温度信赖性也小是其特点。特点是30%玻璃纤维增强PES树脂，其线膨胀系数只有2.3×10-5 /℃，并且直到200℃仍然可以保持与铝相近似的值。
5、耐冲击性：具有与聚碳酸酯相同的耐冲击性。不增强的树脂可以铆接，但对尖细的 切口较敏感，因此设计上要注意。
难燃性：具有自熄性，不添加任何阻燃剂即有优异的难燃性，可达UL94V-0级（0.46mm）
耀彩网6、耐化学药品性：PES耐汽油、机油、润滑油等油类和氟里昂等清洗剂，它的耐溶剂开裂性是非晶树脂中的。但它耐丙酮、氯仿等极性溶剂的性能不好，使用时应加以注意。
PES 德国巴斯夫 E1010产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | ||
| 物理性能 | 密度 | ISO 1183 | 1.37 | g/cc | ||
| 吸水率 | ISO 62 | 2.1 | ||||
| 熔体流动速率 | ISO 1133 | 77 | g/10min | |||
| 机械性能 | 屈服拉伸强度 | ISO 527 | 90 | Mpa | ||
| 断裂伸长率 | 40 | |||||
| 拉伸模量 | ISO 527 | 2.7 | Gpa | |||
| 弯曲模量 | 2.6 | Gpa | ||||
| Charpy缺口冲击强度 | ISO 179 | 0.7 | J/cm2 | |||
| 电气性能 | 体积电阻率 | IEC 60093 | >=1.00e+13 | Ohm.cm | ||
| 表面电阻率 | IEC 60093 | 1.00e+14 | Ohm | |||
| 介电常数 | IEC 60250 | 3.8 | ||||
| 介电强度 | IEC 60243-1 | 35 | KV/mm | |||
| 加工性能 | 维卡软化点 | ISO 306 | 215 | |||
| 热性能 | 热变形温度 | - | 0.46Mpa | ISO 75 | 218 | |
| - | 1.8Mpa | ISO 75 | 195 | |||
| 阻燃性 | 1.47mm | UL94 | V-0 | |||
| 其它性能 | 氧气指数 | ISO 4589-1/-2 | 38 | |||
PES 德国巴斯夫 E1010注射成型工艺
耀彩网根部 290～320
料筒温度（℃）中间 300～350
喷嘴 300～350
耀彩网模具温度(℃) 140～160
耀彩网注射压力(MPa)100～140
螺杆背压(MPa) 50～100
保持压(MPa) 50～70
注射速度 中速～高速 螺杆转数（rpm） 50～60
干燥：90℃-110℃/3-4Hr
注塑温度：260-280℃
模温：80-100℃
